Arıtma Sistemi Kablolaması Yardım

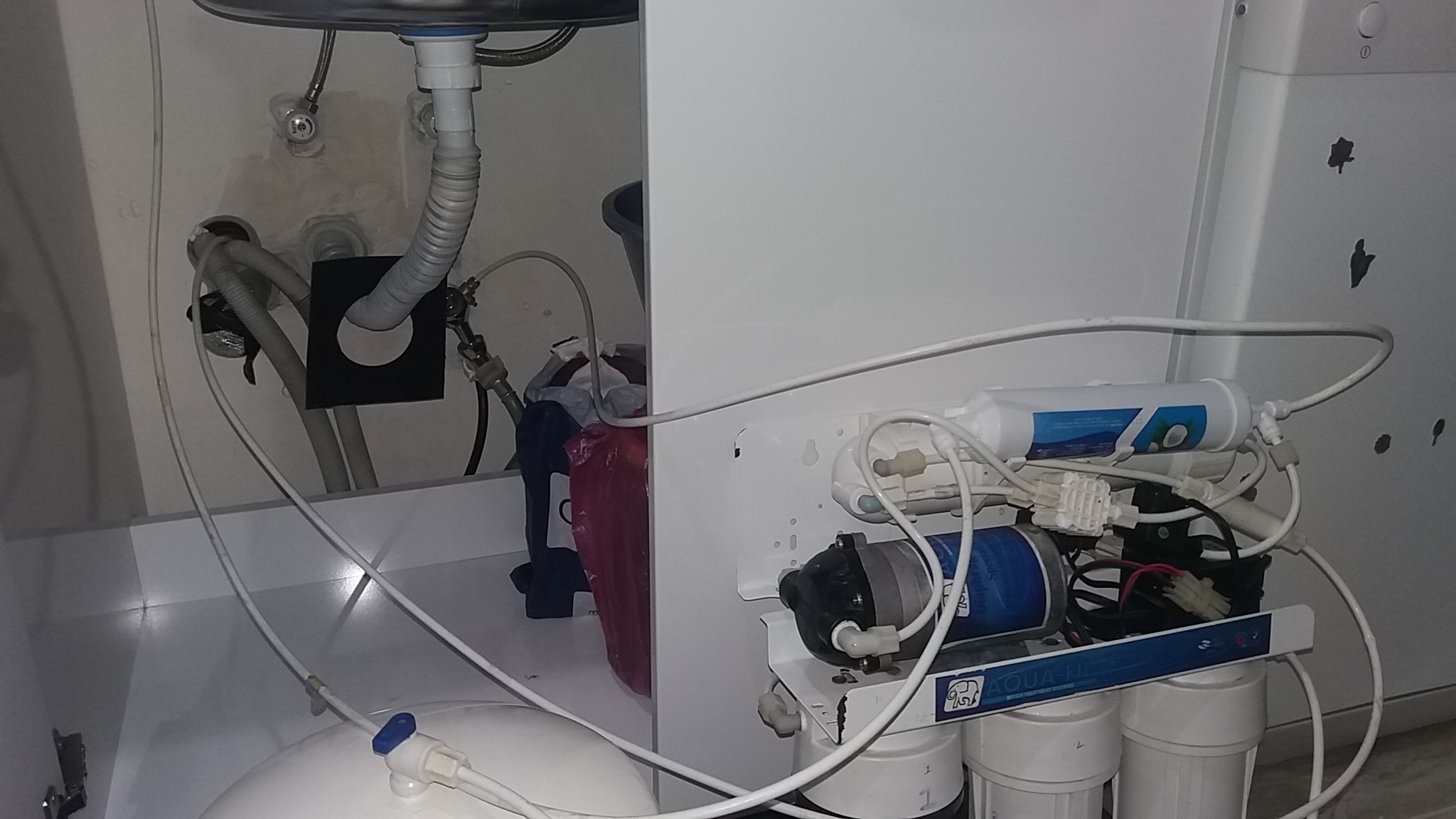

Kablolaması yanlış yapıyoruz ama hangi kabloyu lütfen yardım edin

Hocam Merhaba,

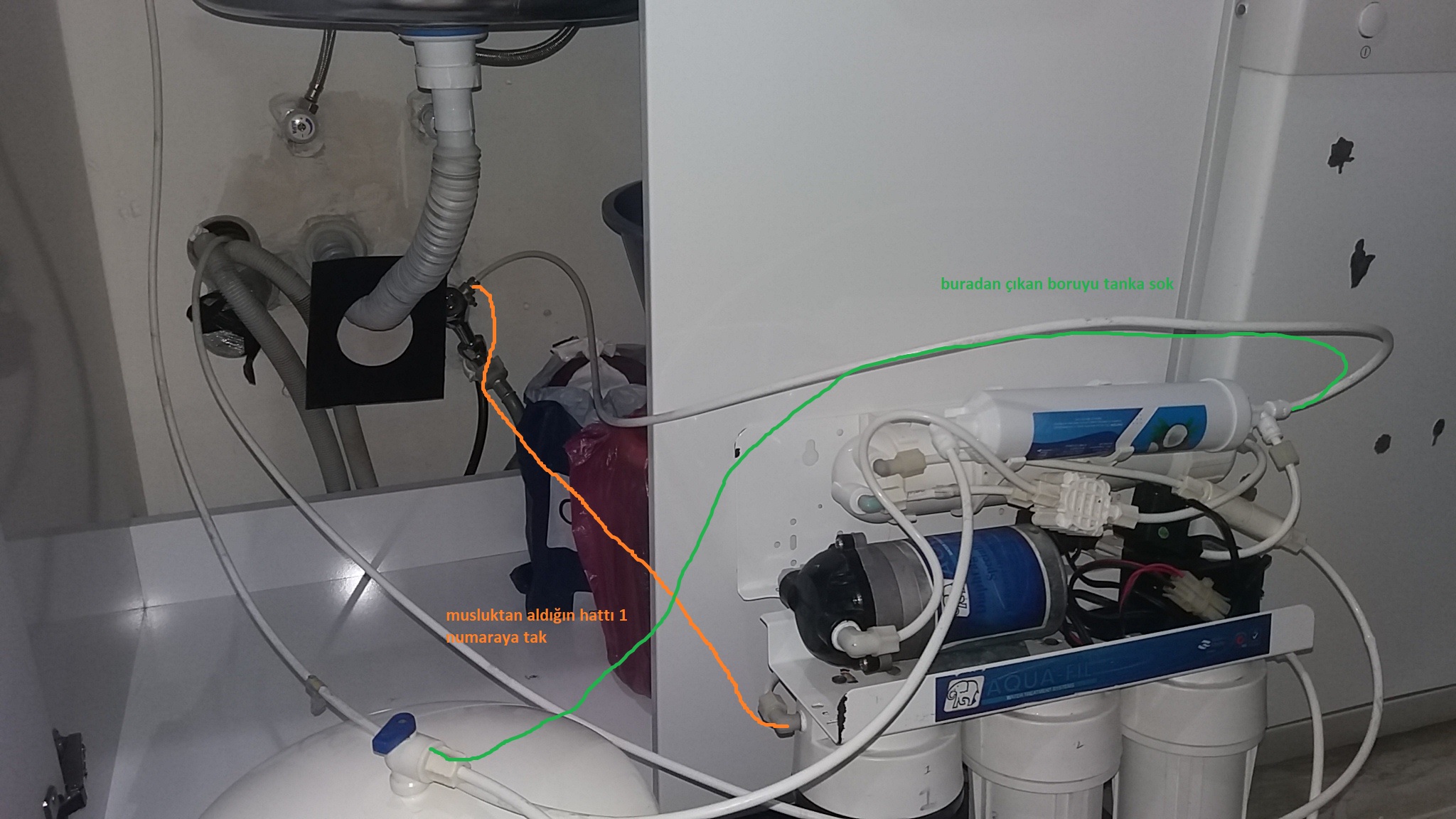

Hat aldığınız lavabo giderinin yan tarafındaki bulaşık makinesinin vanası bulunan hortum su girişi. Onu Öncelikle post carbondan çıkartıp şeffaf renkli olan westinghouse a takacaksınız ( üzerine 1 numara yazdığınız )
3 numaralı westinghouse dan çıkarttığınız hortumu motorun(pompanın) in yazan girişine takacaksınız.

Doğru olan kısımlar
1- Pompanın çıkışından çıkan hortum 4 yollu vanaya girecek (bu kısım doğru gözüküyor dokunmayın)
2- 4 yollu vanadan çıkan hortum memran filtreye girecek ( bu kısımda doğru gözüküyor dokunmayın)
3- memran filtre atık su bölümü flow kısıtlayıcıya girecek ( bu kısımda doğru gözüküyor dokunmayın)
4- memrandan filtre olan boru 4 yollu vananın üst tarafına girecek ( bu kısımda doğru gözüküyor dokunmayın)
5- 4 yollu vanadan çıkan boru tekrar post karbonun T girişine girecek ( bu kısımda doğru gözüküyor dokunmayın)

Tekrar değiştireceğiniz bölüm
1- post karbon tatlandırıcıdan çıkan hortum tanka girmesi lazım siz burayı bulaşık makinası su alma hattına bağlamışsınız. O bölümü tanka takmanız lazım.


tatlandırıcı çıkışı da su aldığınız kuğu boynu tezgah üzerinde ki musluğa gidecek. O bölümde doğru gözüküyor.

bunun haricinde 3 numaradan çıkan boruyuda fotoğrafta gözükmeyen alçak basınç switchine takmalısın ancak fotoğrafta arka taraf gözükmüyor onu bağlayamadım 1 numaradan çıkarttığın boruyuda 3 numaranın T sine eklemeyi dene

1.hattı hiç sökmedik ama yıllardır hep aynı musluk yerini karıştırdık sadece

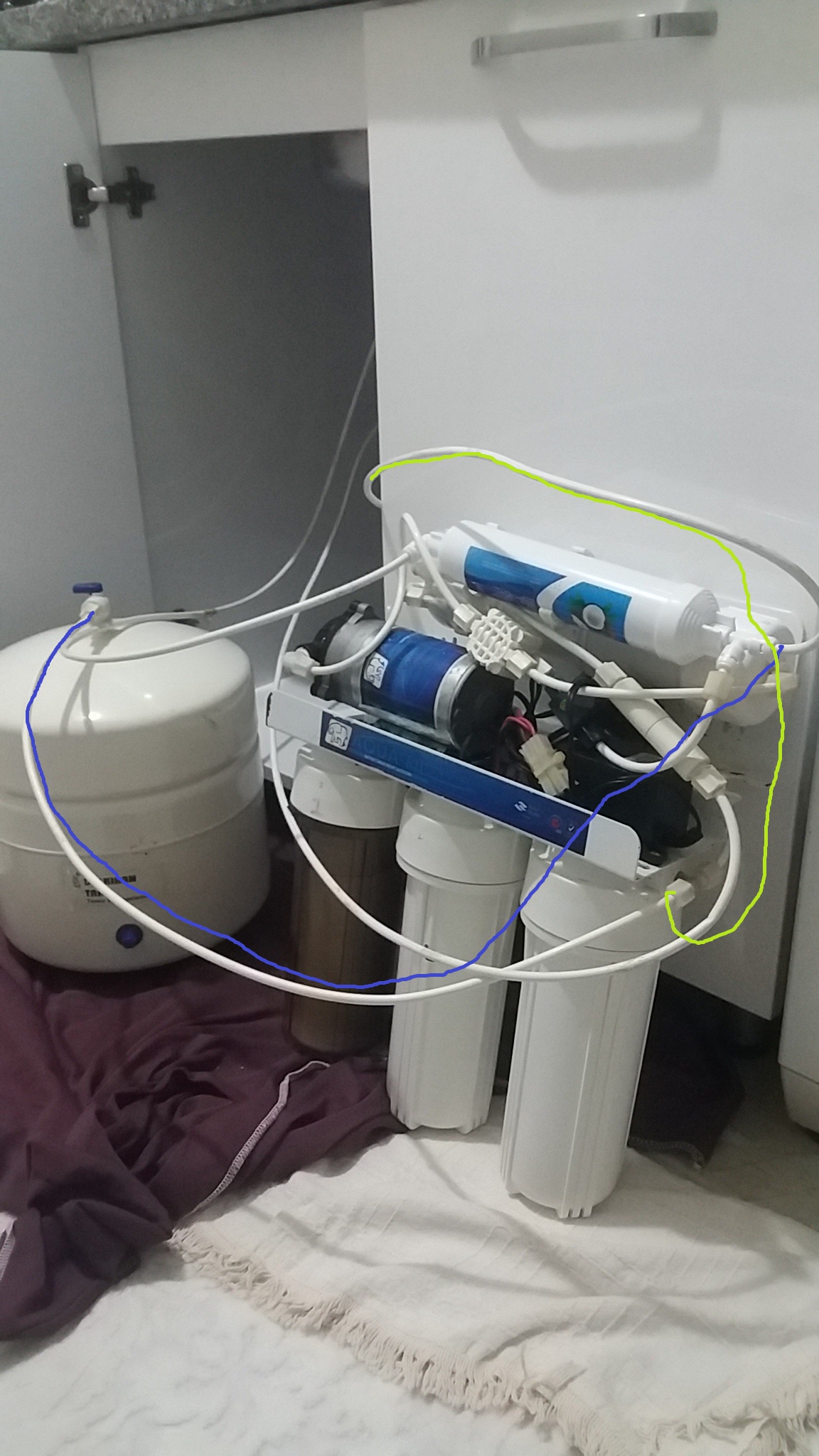

hocam daha önce o şekilde kullanıyorsanız da yapmanız gereken şu. tanktan çizdiğim mavi boru tatlandırıcı girişine girecek. yani T nin ucundaki ana musluktan gelen hortumu sökün o bölüme tanktan gelen boruyu bağlayın.

Ana musluktan gelen yeşille çizdiğim boruyuda şuanda tankı bağladığınız T nin diğer ucuna bağlayın. Kısaca vanadan gelen boruyu tatlandırıcıya giren ucundan sökün, tanktan çıkıp filtreye giren borunun da ucunu sökün ikisini yer değiştirin olacak tank tatlandırıcıya girecek vanadan gelende filtrenin t ucuna girecek bukadar.

Fakat eğer içindeki spun filtreleri 5 micron 1 micron ve ortadaki blok karbon veya granül karbon şeklinde kullanıyorsanız bu haliyle tam verim alamazsınız.

Daha verimli olması açısından 3 numara yazdığınız beyaz kabın içerisine 5 micron olan filtreyi, ortaya karbon filtreyi 1 numara yazan kabın içerisine de 1 micron filtreyi takmanızı tavsiye ederim.
