elektronikçi olan varsa bakabilir mi

Ozaman kirmizi ledlerli ayri bir sistem baglayip ucuna bir direnc cakim mavileri ayri yapip onlarida sarz cihazina direkt baglim (yukaradaki led gurubundan 7 tane var tollam 50 cuvari

--R10.NET; Flood Engellendi -->-> Yeni yazılan mesaj 18:45:41 -->-> Daha önceki mesaj 18:39:37 --

Serit led pahaliya geleckti hocam

evet sanırım o şekilde yaptığımda kırmızıların direnci düşük olduğundan mavi led için birr nevi kısa devre oluyor.mavi LED ler için ayrı bir devre hazırlıyordum lehim teli bitti.yarın akşam bakacağım.
bu direnç denilen şeyler çok pahalı bir şey değildir sanırım.ama bunu alınca ne diyeceğim adama 180Ohm direnç lazım mı diyeceğim yoksa şu şu renklerde direnç vermi diyeceğiz

Önce kağıt üstünde bir çizim yap buraya koy kontrol edelim. Epeydir almıyorum ama 10 kuruş falandır fiyatları. 100 om 180 om 1 kilo om de onlar anlar Zaten dirençler belli sınıflar halinde kutularda tutuyorlar atıyorum 10-15-20 diye gider. Sana 33 lazımdır 32 alırsın 30 alırsın yani 3 ün 5 in lafı olmaz

Bu arada, linkten değerleri girersen otomatik hesaplıyor.
http://320volt.com/led-calistirmak-i...enc-hesaplari/

Önce kağıt üstünde bir çizim yap buraya koy kontrol edelim. Epeydir almıyorum ama 10 kuruş falandır fiyatları. 100 om 180 om 1 kilo om de onlar anlar Zaten dirençler belli sınıflar halinde kutularda tutuyorlar atıyorum 10-15-20 diye gider. Sana 33 lazımdır 32 alırsın 30 alırsın yani 3 ün 5 in lafı olmaz

Bu arada, linkten değerleri girersen otomatik hesaplıyor.
http://320volt.com/led-calistirmak-i...enc-hesaplari/

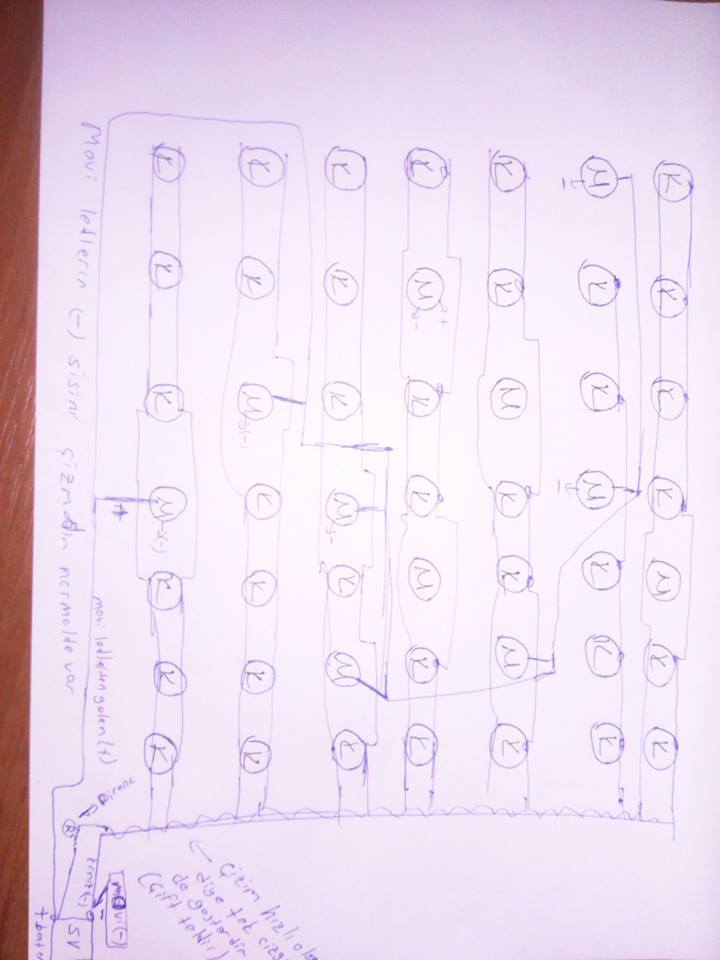

kırmızı ve mavi ledleri ayrı ayrı guruplandırdım kırmızı ledlerin ana kablosunun + ucuna bir kaç farklı değerde direnç bağladım.bazısında kırmızı ledler ve mavi ledler aynı anda ışık veriyor ama kırmızı ledlerin ışık şiddetleri düşük kaldı.sanırım kullandığım dirençler fazla büyüktü. 20ohm direncim vardı elimde en düşük,aldığım adama 30 dan 180 a karışık bişeyler ver dedimdi ama keşke daha düşükleride istese imişim.

elimdeki ledler


editsiz edit:elimdeki en düşük direnc 8,2 imiş buraya yazarken fark ettim.8,2 kullanınca bayağı yükseldi kırmızıların şiddeti sonra buna paraler bi 0.11 bağlıcaktım ama 8.2lik dirence dukunduğumda elim yanıyordu.

hızlıca fişi çektim.direncin bu kadar ısınması doğalmı.direnç bı ısıya dayanabilir mi

8.2 direnç renkeri:gri+kırmızı+altın+altıın

Şimdi aslında basit bir devre ama işin içerisinde ledler olunca biraz muamma oluyor netice. Bundan dolayı sağlama almalısın dediğim şekilde bağlantı yaparak. Elektrik her zaman kısa yolu seçer bunun için her kola bir direnç bağla eşit şekilde dağılımı için.

Ledlerin bir iç direnci var ancak 20 mili amperle çalışan bir ledi direnç kullanmadan bağlarsan patlayana kadar akım çeker Çünkü besleme voltajın bu değerden yüksek, ledin çalışma voltajından fazla. Bundan dolayı düşük bir direnç bağlamışsın. Yüksek değerli bir direnç bağlarsan çalışır ama bu seferde mavi ve kırmızılar ayrı voltaj değerlerine sahip olduğu için yine sorun çıkar. Bana mavi ve kırmızı ledlerin kaç adet olduğunu söylersen tam bir değer vermeye çalışırım.

38 kırmızı,10 mavi,1 beyaz(mavi istemiştim beyaz çıktı D.hocam şimdi tek tek tüm ledlere direnç bağlamak çok zor benim için.şuan elimde 2 tane güç kaynağı var biri 5.7v-800ma diğeri 5v-350ma her ikiside sistemi çalıştırıyor.ben kırmızı ledlerin anakoluna bir adet 8,2ohm ve 6,6m ohm direnci palarel bağladım ışık kalitesi gayet güzel gibi geldi bana.
önceki dirençte anlattığım ısınma sorunu telde kısa devre yaptırmışım ondan olmuş.şuan gene ısınma var ama ozamanki kadar çok değil.

şimdi ben bunu 5,7v-500ma yada 5v-350ma adaptörün hangisine bağlım.350ma da çok fazla gelip ledleri patlatır mı,
sistem günde 12 yada 16 saat otamatik açık kalacak en az bir ay bu şekilde çalıştırmam lazım,yada bu amperi sınırlandıra bileceğim başka bir aparat var mı
