Fizik bilenler yardım

https://prnt.sc/Jq-PHePgfxYR

b) hız zaman grafiğini nasıl çizebiliriz

Grafik konum–zaman → hız eğimdir ( v=Δx/Δtv=Delta x/Delta tv=Δx/Δt ). Parçalar düz çizgi olduğu için her aralıkta hız sabit.
Zaman aralıkları grafikte şu şekilde:

• I: 0–2 s
• II: 2–4 s
• III: 4–5 s
• IV: 5–8 s
• V: 8–10 s

a) I–V aralıklarında hızların durumu

I (0–2 s): x:0→30x: 0 to 30x:0→30
v=30−02−0=+15 m/sv=frac{30-0}{2-0}=+15 text{m/s}v=2−030−0=+15 m/s
👉 Sabit, pozitif (ileri yönde)
II (2–4 s): x:30→30x: 30 to 30x:30→30
v=0v=0v=0
👉 Duruyor
III (4–5 s): x:30→0x: 30 to 0x:30→0
v=0−305−4=−30 m/sv=frac{0-30}{5-4}=-30 text{m/s}v=5−40−30=−30 m/s
👉 Sabit, negatif (geri yönde), en büyük sürat (|v|=30)
IV (5–8 s): x:0→−30x: 0 to -30x:0→−30
v=−30−08−5=−10 m/sv=frac{-30-0}{8-5}=-10 text{m/s}v=8−5−30−0=−10 m/s
👉 Sabit, negatif
V (8–10 s): x:−30→−15x: -30 to -15x:−30→−15
v=−15−(−30)10−8=+152=+7.5 m/sv=frac{-15-(-30)}{10-8}=+frac{15}{2}=+7.5 text{m/s}v=10−8−15−(−30)=+215=+7.5 m/s
👉 Sabit, pozitif

b) Hız–zaman grafiği (parça parça sabit)

• 0–2 s: v=+15v=+15v=+15 m/s
• 2–4 s: v=0v=0v=0 m/s
• 4–5 s: v=−30v=-30v=−30 m/s
• 5–8 s: v=−10v=-10v=−10 m/s
• 8–10 s: v=+7.5v=+7.5v=+7.5 m/s

Çizim olarak: t ekseninde bu aralıklarda yatay çizgiler (basamak grafiği), geçişlerde ani sıçrama.
(Yapay zeka çıktı mertlik bozuldu)

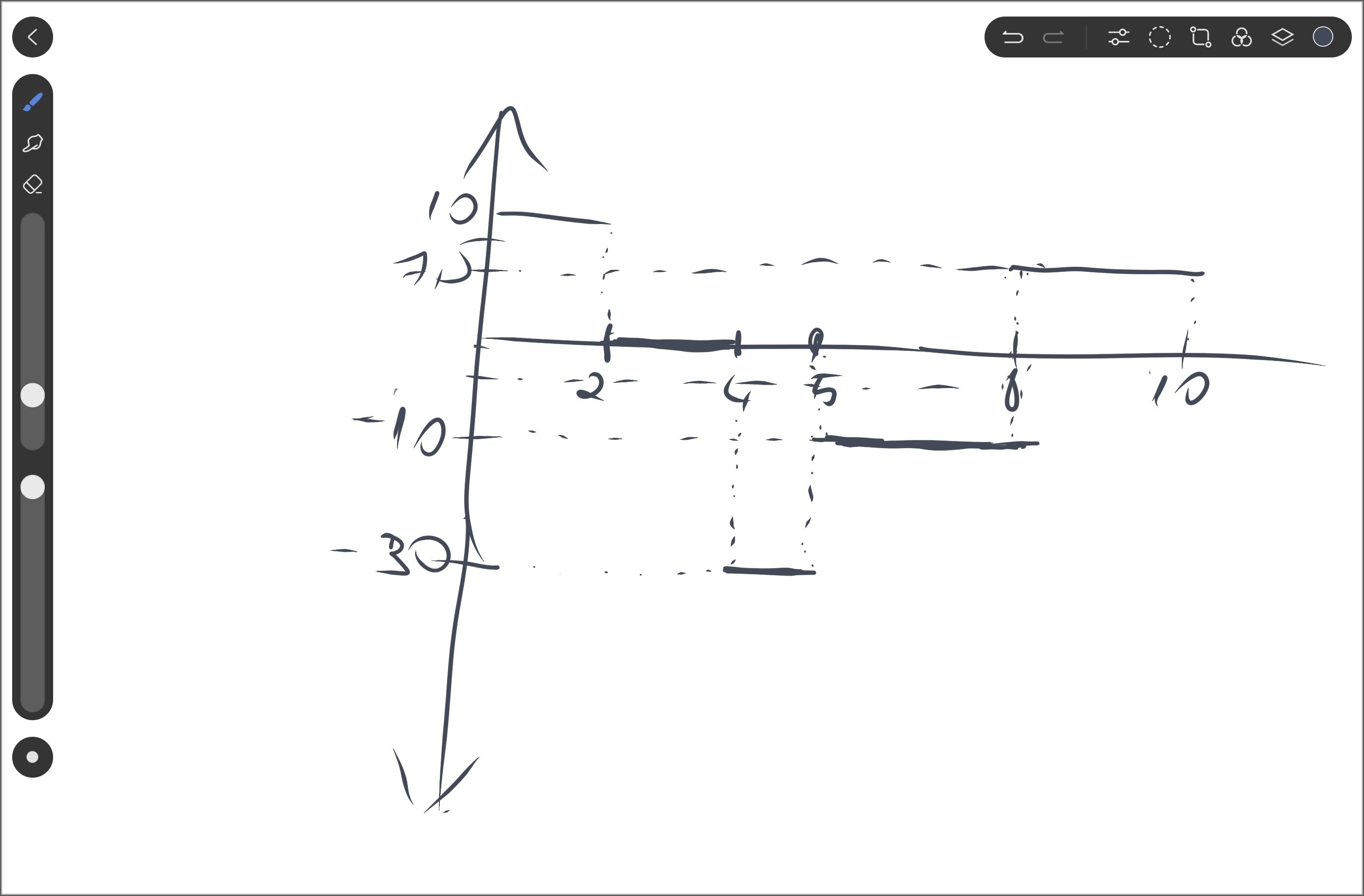

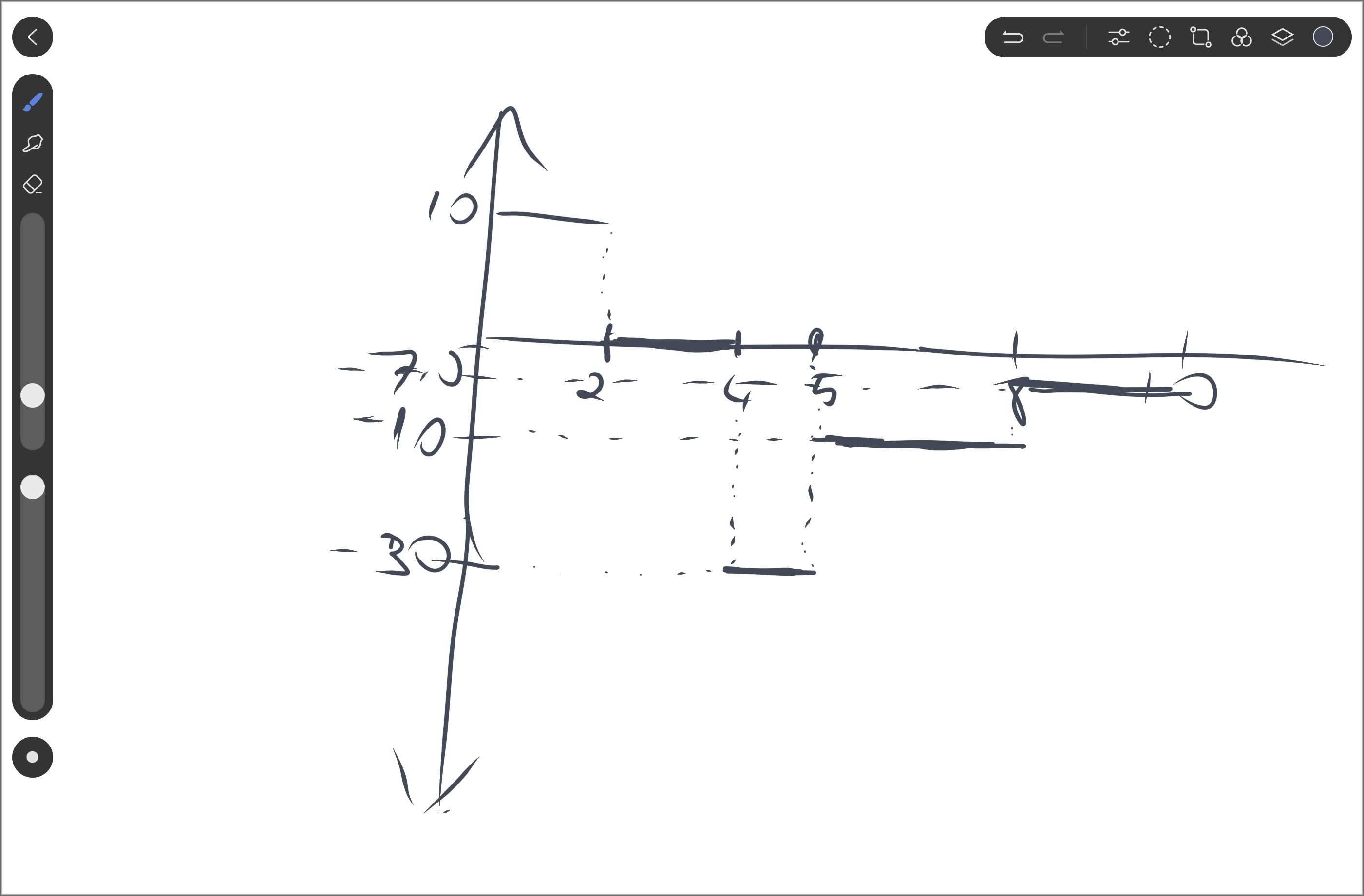

kabataslak çizdim hocam bukadar geldi elimden

https://prnt.sc/Jq-PHePgfxYR

b) hız zaman grafiğini nasıl çizebiliriz

ai çizemiyo

teşekkürler
