Elektronikten Anlayanlar İçeri

Selam dostlarım size bir sorum olucak.

Elimde 2 adet uzaktan kumandalı araç var.
Bir tanesi düşük voltaj ile çalışıyor 1.5 volt.
Diğeri ise 6.4 Volt.

Yapmak istediğim. 1.5 volt devreyi kullanarak 6.4 volt aracı kontrol etmek.

6.4 volt pili 1.5 volt devreye bağlarsam yanar.
1.5 volt bağlarsam motorlara güç yetmez.
Bu durumda nasıl bir yol izmem gerek?

Aklıma şu geldi. 1.5 volt olan alıcı devresinin + çıkışına düşürücü taksam. düşürücü modülün eksi ucunu motor sürücü modülüne bağlasam?

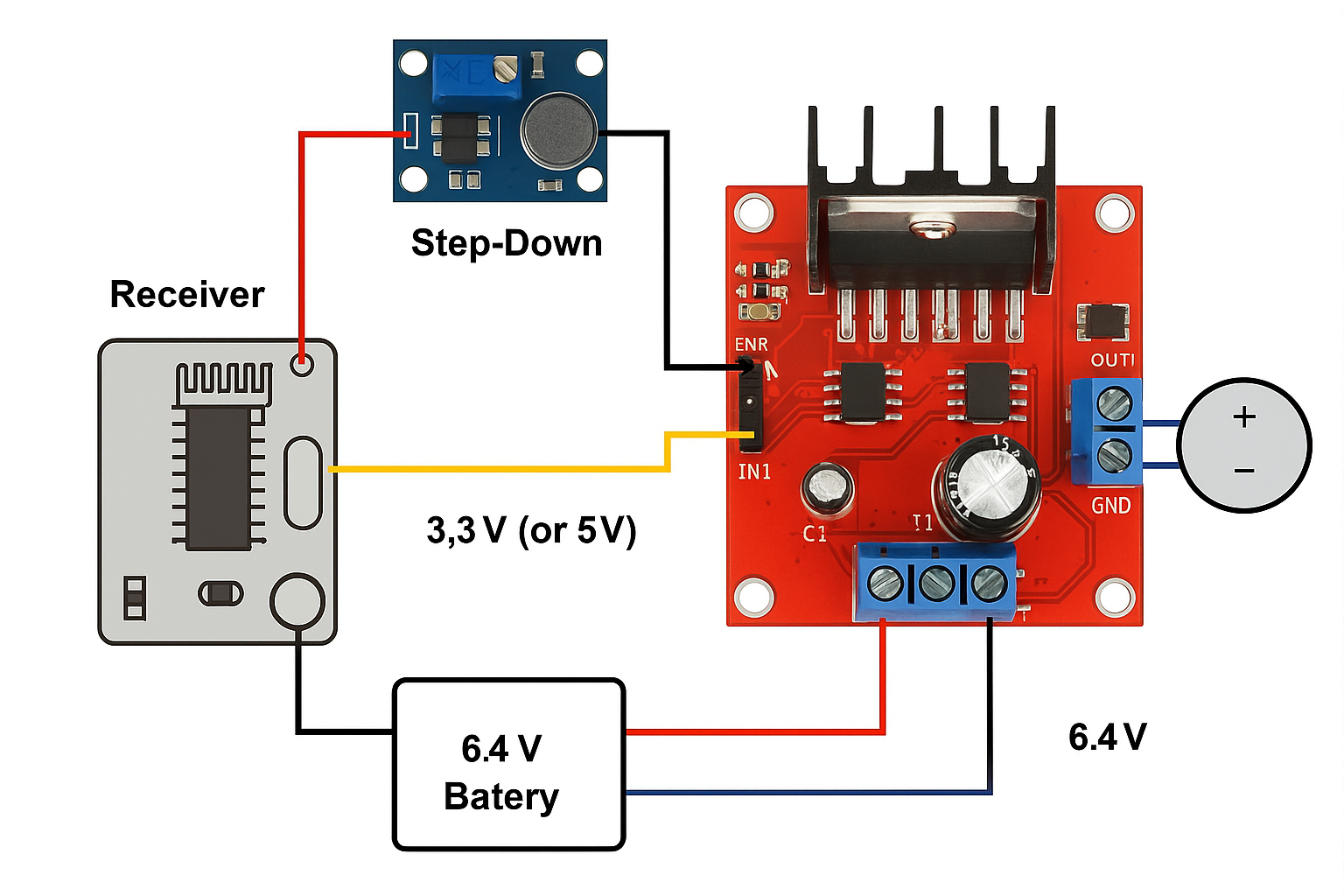

Alıcı devrenin eksi ucuna 6.4 volt bağlasam. ve diğer çıkan + ucunu motor sürücü devresine bağlayıp dürücüden gelen + ucu motor sürücü devresinden düşürülmüş sinyal den alsam olmazmı? Şema şu şekilde bilen yorum yaparsa sevirim.

1.5V'luk alıcı devreden çıkan sinyal, bir transistör ya da MOSFET’in "gate" ya da "base" kısmına bağla,
6.4V güç kaynağı, bu transistör üzerinden motor sürücüye geçer.
Böylece düşük voltajlı sinyal, yüksek voltajlı bir devreyi anahtarlamış olur.


Veya;


1.5V çıkışı bir optokuplöre bağla.
LED 1.5V sinyalle yanar → fototransistör kapanır → 6.4V devreyi tetikler.


NOT
1.5V devreye doğrudan 6.4V bağlama YANAR
Voltaj düşürücüyle karmaşık akım yolları kurmaya çalışma izolasyonu kapatırsın, daha doğrusu izole kalmaz.


Umarım yardımcı olmuşumdur, en basit - en etik böyle anlatılır sanırım..

Bence motoru değiştir kesin çözüm

EREN BU YORUMU FAZLASIYLA BEĞENDİ

Ama dediğim sistemlede çalışır, o öyle çalıştırmak istediği için yazdım zaten

Unutmuşum; 0.8V – 1.2V arası mosfet kullanman lazım, düşük voltaj olduğu için tetikleme yapmayabilir, ya da tetikleme yapmazsa kullanırsın sana kalmış

Profimdeki wp den yazın hocam.

6.4v arabanın kumandası yok mu. Bu aksiyonun amacı nedir anlamadım.

6.4 v olan araç büyük bir araç ve kumandası yoktu fakat ebaydan aracın kumandasını bulup sipariş verdim teşekkür ederim.

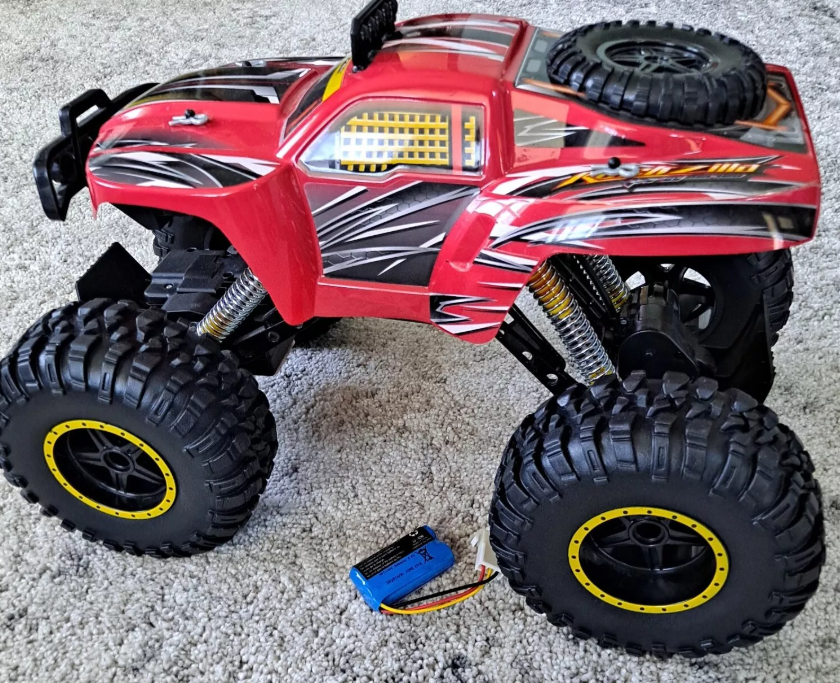

Resmi çekmeye üşendim için netten aynısını bulup paylaştım bilginiz olsun.
