Teknik Resim hk.

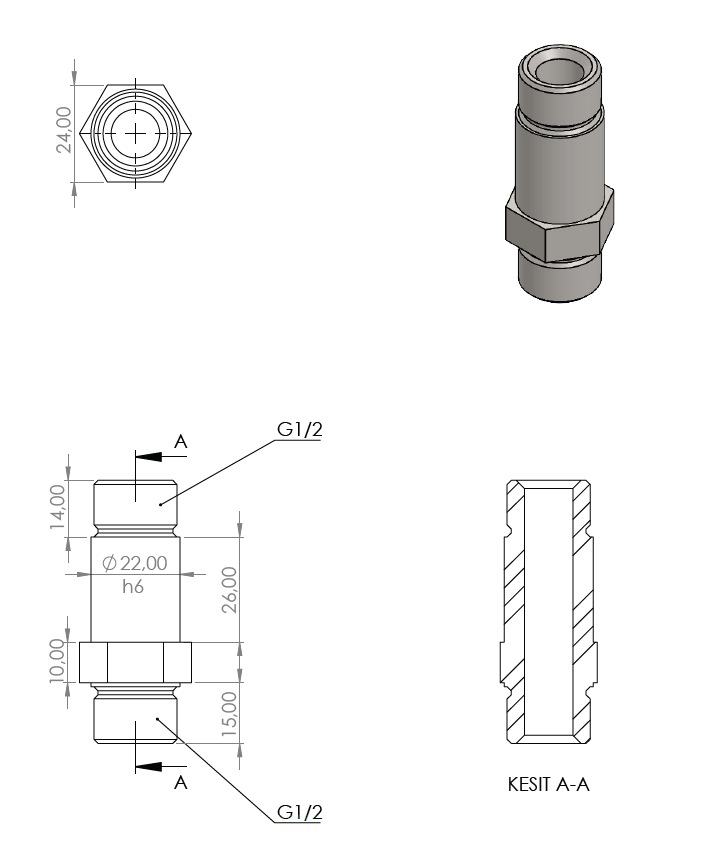

Arkadaşlar selam Teknik resimde G1/2 ne anlama geliyor ? Ölçüm formu oluşturuyorumda buraya ölçü olarak ne girmem gerekiyor tam olarak anlam veremedim. Bilgisi olan var ise yardımcı olabilir mi ?

Tamamdır arkadaşlar sanırım anladım biraz daha dikkatli inceleyince. Sanırsam burda o bölgede 1/2 diş açıldığını ifade ediyor çünkü oraya somunlar yerleştirilicek. Yanlış anladıysam lütfen düzeltin.

Her iki ucunda ölçülerini belirtiyor.

Anladım hocam sanırsam her iki ucunda diş ölçüleri 1/2 adım ondan bahsediyor.

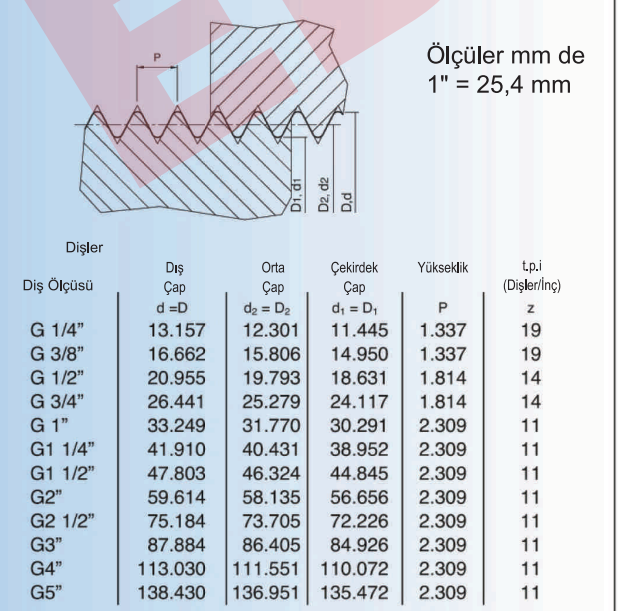

Her iki taraf için dış dişi ifade ediyor. British standardına göre G 1/2 dış diş açılacak.

Kıymetli yorumunuz için çok teşekkür ederim
