Merhaba. Evimde aktif olarak kullandığım, basit delikli plaket üzerindeki röle devresini geliştirip pcb üzerine aktarma konusunda bir anlık ani istek üzerine 9 gün önce pcb tasarlamaya başladım. Sorun şu ki hiçbir bilgim yoktu, chatgpt ve claude bu konuda çok yardımcı oldu diagram kısmında. Gün gün özellikler ekleyip bugün son haline getirdim, smd kılıfları kullanmadım tamamen geri döüştürülebilecek şekilde parçalar kullandım.
Sizden istediğim görüş şu, bu tasarım, devre yolları vs. diğer konularda bilginiz dahilinde doğru veya yanlış yönlerini söylemeniz. Varsa özellikle olası hataları söylemeniz ve bu pcb üretilip kullanılabilir mi? Teşekkürler.
Açık kaynak proje linki: https://oshwlab.com/muhammetdemirel1998/ups-pcb
Pcb hakkındaki detaylı bilgi zaten oshwlab de yer alıyor.

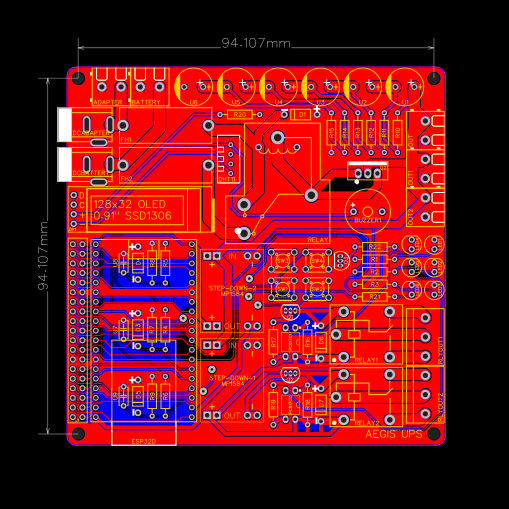

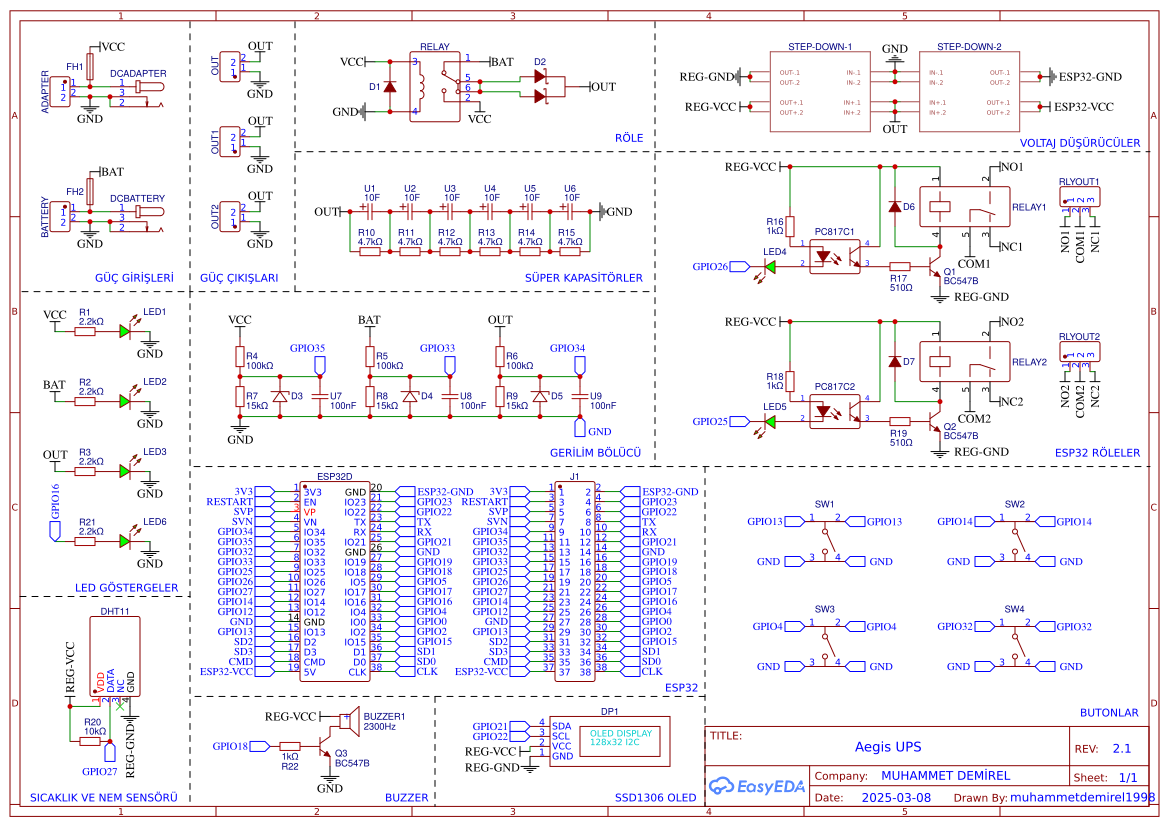

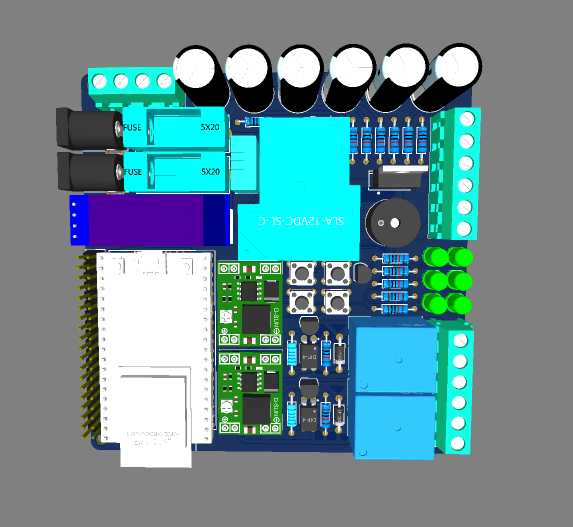

Örnek görseller:
