Elektrik'ten Anlayan Arkadaşlara Ufak Bir Sorum Var

Question

Selamlar Günaydın,
Ufak bir sorum olacaktı odamı akıllandırıyorum bunun için Tp-Link Tapo'nun ürünlerini kullanıyorum ampul için anahtar siparişi verdim ama bağlantı şemasına bakıyordum nötr gerektirmez diyor bu nasıl mümkün oluyor? Temel olarak elektrikten anlıyorum faz nötr al götür
Nötr dediği kısım - uç değilmi - uç olmadan nasıl çalışıyor ve topraklama da bağlanmıyor
Bilgisi olan arkadaşlar aydınlatırsa sevinirim

Ürün Linki

Bağlantı Şeması:

yengec35 · Accepted Answer

Merhaba hocam arkadaşlar biraz normal anahtar gibi düşünmüşler sanırım bu akıllı anahtar olduğu için nötürsüz modelde içinde anti - flicker modülü çıkması lazım bunu lambaya paralel bağlıyorsunuz bu sayede modülde nötür ihtiyacı olmadan çalışmış oluyor

Düzeltme : Sizin bu modülünüz pilli hocam wifi bağlantısı ve anahtarlamayı yapmak için beslemeyi pillerden alıyor anahtarın içinde 2 adet pil yatağı var bu bence biraz can sıkıcı çünkü belirli periyodlarda pil değişimi yapmamız gerekicek iade şansınız varsa iade edip direkt faz nötürden besleme alan modül almanız tavsiyemdir çünkü yukarıda resmini bıraktığım sonoff un nötürsüz modülünden kullanıyorum 2. Senesi olcak içinden çook hafif bir cızzz diye ses geliyor buda zamanla içndeki trafosundan geldiğini düşünüyorum evimde 3 yıldan fazladır kullandığım nötürlü model de taş gibi hiçbir ses yok

Bahsettiğim pil girişi bu

yengec35 · Answer

Emirr_ adlı üyeden alıntı:						mesajı görüntüle									İçindeki cızzz sesi kapasitörden gelmekte, yeni cihazlar kapasitörsüz çıkmaya başladı, ürünü sayfaların da bu tarz bir cihazsa özellikle belirtiyorlar o ses bir süre sonra can sıkıcı olabiliyor. 		Doğrudur hocam çok inceden geliyor bakalim gittiği yere kadar yenilersem mutlaka nötürlü modelden alacağım&#128591;&#127996;

celalyesil · Answer

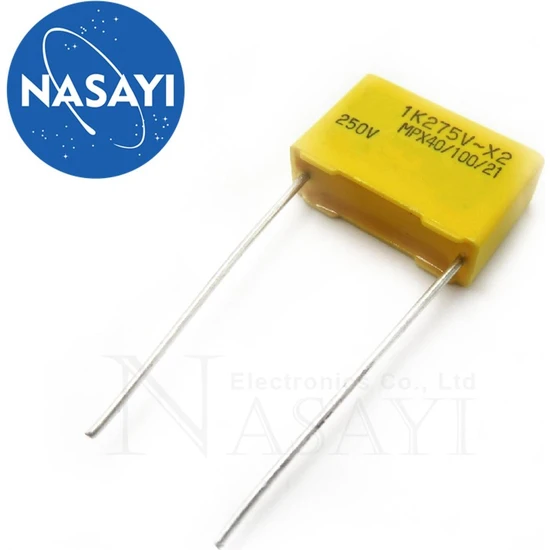

Bende dokunmatik akıllı anahtar aldım. Gelen kutudan aşağıdakine benzer bir kapasitör çıktı. Anahtarın olduğu yerde sadece faz var. Bu kapasitörü tavana faz ve nötr'e bağladım. Anahtarlama sorunsuz olarak çalışıyor. Tek çözemediğim bir durum var. Dokunmatik anahtarda çok az tiz bir ses çıkıyor. Adamlara yazdım iplemediler.

caneke · Answer

yengec35 adlı üyeden alıntı:						mesajı görüntüle									Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi 		Hocam sürekli sorular soruyorum umarım rahatsız etmiyorumdur &#128517; hangi asistanı kullanıyorsunuz söyle bir senaryoyu nasıl yapabiliriz evin tüm anahtarlarını prizlerini vs ne varsa degistirdihimizi varsayalım asistanı nasıl kullanabiliriz ?

yengec35 · Answer

caneke adlı üyeden alıntı:						mesajı görüntüle									hocam sadece ortadaki mavi kareye basınca mı açıp kapatıyor ? 		Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi

caneke · Answer

yengec35 adlı üyeden alıntı:						mesajı görüntüle									Dokunmatik anahtar olarak aldım. Aliexpress linki 		hocam sadece ortadaki mavi kareye basınca mı açıp kapatıyor ?

yengec35 · Answer

caneke adlı üyeden alıntı:						mesajı görüntüle									hocam bi ufak sorum daha olacaktı siz röle olarak mı alıyorsunuz yoksa anahtar olarak mı alıyorsunuz ? 		Dokunmatik anahtar olarak aldım. Aliexpress linki

caneke · Answer

yengec35 adlı üyeden alıntı: mesajı görüntüle

Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi

caneke · Answer

yengec35 adlı üyeden alıntı: mesajı görüntüle

Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi

yengec35 · Answer

caneke adlı üyeden alıntı:						mesajı görüntüle									Bilgilendirme için teşekkür ederim hocam köydeki kamera sistemi ve evdeki aydınlatma sistemi tapo olduğu için hepsi aynı marka model olsun dedim. Pilli olduğunu biliyorum ortalama pillerin 1 yıl kadar gittiğini yazmışlar memnun kalmazsam değiştiririm önerdiğiniz farklı bir ürün var mı ? 		Sonoff un ürünleri güzel aliexpressden sipariş veriyorum.

caneke · Answer

yengec35 adlı üyeden alıntı: mesajı görüntüle

Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi

Hocam sürekli sorular soruyorum umarım rahatsız etmiyorumdur 😅 hangi asistanı kullanıyorsunuz söyle bir senaryoyu nasıl yapabiliriz evin tüm anahtarlarını prizlerini vs ne varsa degistirdihimizi varsayalım asistanı nasıl kullanabiliriz ?

Düzeltme : Sizin bu modülünüz pilli hocam wifi bağlantısı ve anahtarlamayı yapmak için beslemeyi pillerden alıyor anahtarın içinde 2 adet pil yatağı var bu bence biraz can sıkıcı çünkü belirli periyodlarda pil değişimi yapmamız gerekicek iade şansınız varsa iade edip direkt faz nötürden besleme alan modül almanız tavsiyemdir çünkü yukarıda resmini bıraktığım sonoff un nötürsüz modülünden kullanıyorum 2. Senesi olcak içinden çook hafif bir cızzz diye ses geliyor buda zamanla içndeki trafosundan geldiğini düşünüyorum evimde 3 yıldan fazladır kullandığım nötürlü model de taş gibi hiçbir ses yok

Bahsettiğim pil girişi bu
 		Bilgilendirme için teşekkür ederim hocam köydeki kamera sistemi ve evdeki aydınlatma sistemi tapo olduğu için hepsi aynı marka model olsun dedim. Pilli olduğunu biliyorum ortalama pillerin 1 yıl kadar gittiğini yazmışlar memnun kalmazsam değiştiririm önerdiğiniz farklı bir ürün var mı ?

Emirr_ · Answer

yengec35 adlı üyeden alıntı: mesajı görüntüle

Evet. Komple dokunmatik olsun diyorsan farklı modeller var araştırabilirsin.

Bu arada bir sorun teşkil etmiyor aksine temizlerken falan bence böylesi daha iyi

Hocam sürekli sorular soruyorum umarım rahatsız etmiyorumdur 😅 hangi asistanı kullanıyorsunuz söyle bir senaryoyu nasıl yapabiliriz evin tüm anahtarlarını prizlerini vs ne varsa degistirdihimizi varsayalım asistanı nasıl kullanabiliriz ?

Düzeltme : Sizin bu modülünüz pilli hocam wifi bağlantısı ve anahtarlamayı yapmak için beslemeyi pillerden alıyor anahtarın içinde 2 adet pil yatağı var bu bence biraz can sıkıcı çünkü belirli periyodlarda pil değişimi yapmamız gerekicek iade şansınız varsa iade edip direkt faz nötürden besleme alan modül almanız tavsiyemdir çünkü yukarıda resmini bıraktığım sonoff un nötürsüz modülünden kullanıyorum 2. Senesi olcak içinden çook hafif bir cızzz diye ses geliyor buda zamanla içndeki trafosundan geldiğini düşünüyorum evimde 3 yıldan fazladır kullandığım nötürlü model de taş gibi hiçbir ses yok

Bahsettiğim pil girişi bu
 		İçindeki cızzz sesi kapasitörden gelmekte, yeni  cihazlar kapasitörsüz çıkmaya başladı, ürünü sayfaların da bu tarz bir cihazsa özellikle belirtiyorlar o ses bir süre sonra can sıkıcı olabiliyor.

ledci · Answer

basit anahtar devresine benziyor.. fazı kontrol kalemiyle belirleyip cihaza giriş yapın nötr ucu ampule giriş yapın. 2 farklı çıkış ile 2 ampulu ayrı ayrı kontrol edebilirsiniz.

caneke · Answer

Igmedya adlı üyeden alıntı:						mesajı görüntüle									Nötr direk lambaya gidecek bu anahtar sadece fazı kesecek hocam siz faza anahtar koymuş olacaksınız çoğu evde öyle zaten nötr direk lambaya gider sadece faza anahtar konulur 								mehmetkucukunal adlı üyeden alıntı:						mesajı görüntüle									tek faz giriyor ve 2 adet lambaya bağlamış düğme ikili olduğu için iki ayrı lambayı kontrol edicek . Cihazı denemedim ancak başka türlüsü sanmıyorum çizime bakarak konuşuyoruz tabi bu durumda olması gerek eski lambada bulunan anahtarı söktüğünüzde zaten nötr olmayacak sadece faz var o iki kabloyu bağladığınızda farklı birşey yapmanıza gerek yok . 		anladım hocam teşekkür ederim ürün gelsin evdeki anahtarı bi sökeyim anlamadığım bir kısım olursa geri dönüş yaparım

mehmetkucukunal · Answer

caneke adlı üyeden alıntı:						mesajı görüntüle									 		tek faz giriyor ve 2 adet lambaya bağlamış düğme ikili olduğu için iki ayrı lambayı kontrol edicek . Cihazı denemedim ancak başka türlüsü sanmıyorum çizime bakarak konuşuyoruz tabi bu durumda olması gerek eski lambada bulunan anahtarı söktüğünüzde zaten nötr olmayacak sadece faz var o iki kabloyu bağladığınızda farklı birşey yapmanıza gerek yok .

Igmedya · Answer

Nötr direk lambaya gidecek bu anahtar sadece fazı kesecek hocam siz faza anahtar koymuş olacaksınız çoğu evde öyle zaten nötr direk lambaya gider sadece faza anahtar konulur

caneke · Answer

mehmetkucukunal adlı üyeden alıntı:						mesajı görüntüle									Merhaba araya anahtar gibi bağlanmış oluyor , nötr hattı lambaya çekilecek , faz hattına bu aleti gireceksiniz ( fazdan alete giriş - aletten çıkış lambaya )

caneke · Answer

mehmetkucukunal adlı üyeden alıntı:						mesajı görüntüle									Merhaba araya anahtar gibi bağlanmış oluyor , nötr hattı lambaya çekilecek , faz hattına bu aleti gireceksiniz ( fazdan alete giriş - aletten çıkış lambaya ) 		hocam bende öyle düşündüm ama nötr ucu kapatmak için tıpaç gibi birşey çıkıyor kutudan

mehmetkucukunal · Answer

Merhaba araya anahtar gibi bağlanmış oluyor , nötr hattı lambaya çekilecek , faz hattına bu aleti gireceksiniz ( fazdan alete giriş - aletten çıkış lambaya ) normalde bu tür akıllı cihazlarda nötr olması gerekir ancak bu cihazda pilli üreterek eski tesisatlarda da kullanmayı kolaylaştırmış
