• 01-04-2024, 10:58:00
    #1
    Canva 60₺ SEMRUSH 150₺
    Merhaba, Elektrikten anlayan arkadaşlara sorum var basit bir şema çizilecek.

    Mantık şu şekilde;
    Kapı açılınca fan sürekli çalışacak, 45 saniye sonra aydınlatmalar yanacak.
    Şuan sistem aç kapa buton ile çalışıyor fan ve aydınlatma direkt çalışıyor. Kademeleri pako şalter konularak manuel ve zaman ayarlı çalışması gerekiyor.
    Elektrikten anlayan arkadaşlara şuan ki şemayı da atabilirim
  • 01-04-2024, 11:18:47
    #2
    Şemayı paylaşır mısınız lütfen
  • 01-04-2024, 11:23:24
    #3
    Mevcut şemayı paylaşırmısın
  • 01-04-2024, 12:16:39
    #4
    Canva 60₺ SEMRUSH 150₺

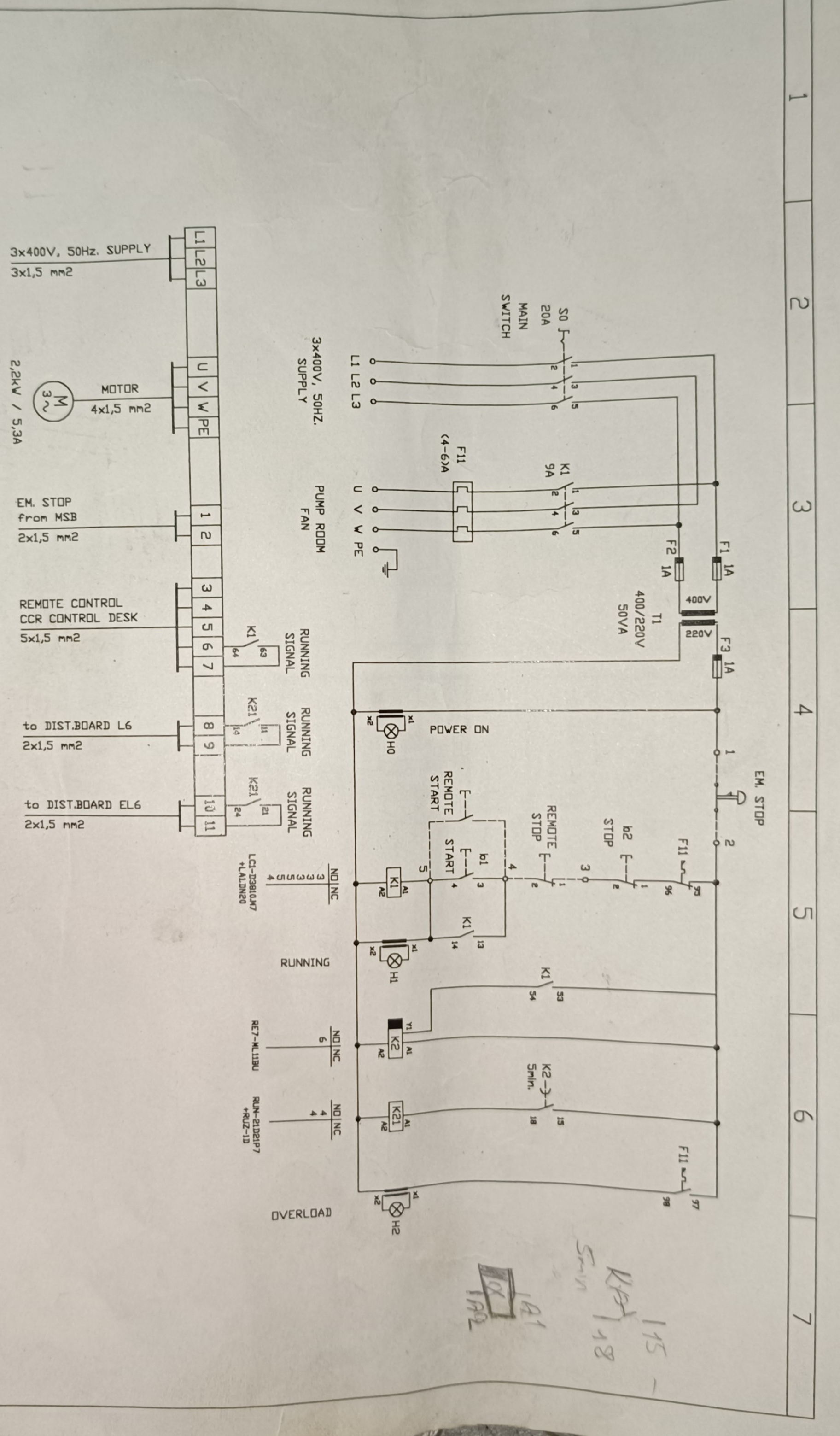

    8,9,10,11 aydınlatma kabloları
    Kapıya switch koyulup fan devreye girecek zaman rolesiyle aydinlatmalar yanacak @yengec35; @UtkuTR;
  • 01-04-2024, 18:22:38
    #5
    luannn adlı üyeden alıntı: mesajı görüntüle
    8,9,10,11 aydınlatma kabloları
    Kapıya switch koyulup fan devreye girecek zaman rolesiyle aydinlatmalar yanacak @yengec35; @UtkuTR;
    Çözmüşsunuz zaten
  • 01-04-2024, 19:38:51
    #6
    Sağ tarafta çizmişsiniz hocam k21 yerine zaman rölesi bağlayıp zaman rölesinin açık kontağını k21 e giriceksiniz bukadar
  • 02-04-2024, 19:22:10
    #7
    Canva 60₺ SEMRUSH 150₺
    @yengec35; @UtkuTR; sistemde zaman rolesi devre dışıydı onu hallettim kapıya limit switch koyup fan kalıcı çalışacak zaman rolesini tetikleyip aydınlatmaları yakacak burası eksik 🤗
