Avize bağlantısı yardım

Question

Herkese merhaba, bugün avize satın aldık fakat kablolar (renkleri) düşündüğümüz gibi çıkmadı. Tavanda 6, avizede farklı renklerde 4 kablo var. Kablo şemasını basitçe çizdim, hangi kabloyu hangisi ile bağlantı yapacağız bu konuda desteğinizi rica edeceğim. Not: Düğme çift anahtarlı. Şimdiden teşekkürler.

serkanhzl · Answer

Merhaba,
Tavandan gelen kablonun renklerini olduğu gibi mi çizdiniz?

Dadas25 · Answer

İletişim bırakıyorum görsel atın bilgi vereyim hocam

Canmemis · Answer

Tavanda cok sayıda kablo olmasının sebebi, odanın girişinde bulunana anahtarlarda 2 adet veya 2 adet ikili anahtar olmasından kaynaklı. Bunun amacıda eğer aldiginiy avize de aynı şekilde 6 kablolu olsaydı lambaları 3 ayrı fonksiyon şeklinde kullanabilirdiniz.
Örnek :1. Anahtar avize de bulunan 1 lambayı çalıştırırdi.
2. Anahtar ikinci lambayı veya 1-2 anahtarı aktif ederek ikisini birden,
3. Anahtar üçüncü lambayı veya 1-2-3 nolu anahtarın hepsini aktif ederek tum lambaları birden çalıştırırdi.
4. Anahtar ise 4. Lambayı veya 1-2-3-4 nolu butun anahtarları aktif ederek hepsini birlikte çalıştırırdı

Şuanda sizin elinizdeki vizeye gelirsek eger;
Aşağıdaki görselde belirttiğim şekilde bağlantı yapabilirsiniz.

LisaCreative · Answer

serkanhzl adlı üyeden alıntı:						mesajı görüntüle									Merhaba,
Tavandan gelen kablonun renklerini olduğu gibi mi çizdiniz? 		Evet, renkler olduğu gibi

Canmemis adlı üyeden alıntı:						mesajı görüntüle									Tavanda cok sayıda kablo olmasının sebebi, odanın girişinde bulunana anahtarlarda 2 adet veya 2 adet ikili anahtar olmasından kaynaklı. Bunun amacıda eğer aldiginiy avize de aynı şekilde 6 kablolu olsaydı lambaları 3 ayrı fonksiyon şeklinde kullanabilirdiniz.
Örnek :1. Anahtar avize de bulunan 1 lambayı çalıştırırdi.
2. Anahtar ikinci lambayı veya 1-2 anahtarı aktif ederek ikisini birden,
3. Anahtar üçüncü lambayı veya 1-2-3 nolu anahtarın hepsini aktif ederek tum lambaları birden çalıştırırdi.
4. Anahtar ise 4. Lambayı veya 1-2-3-4 nolu butun anahtarları aktif ederek hepsini birlikte çalıştırırdı

Şuanda sizin elinizdeki vizeye gelirsek eger;
Aşağıdaki görselde belirttiğim şekilde bağlantı yapabilirsiniz.
 		Çok teşekkür ediyorum detaylı anlatımınız için, bağlantıyı bu şekilde yapıp tekrar yazacağım.

LisaCreative · Answer

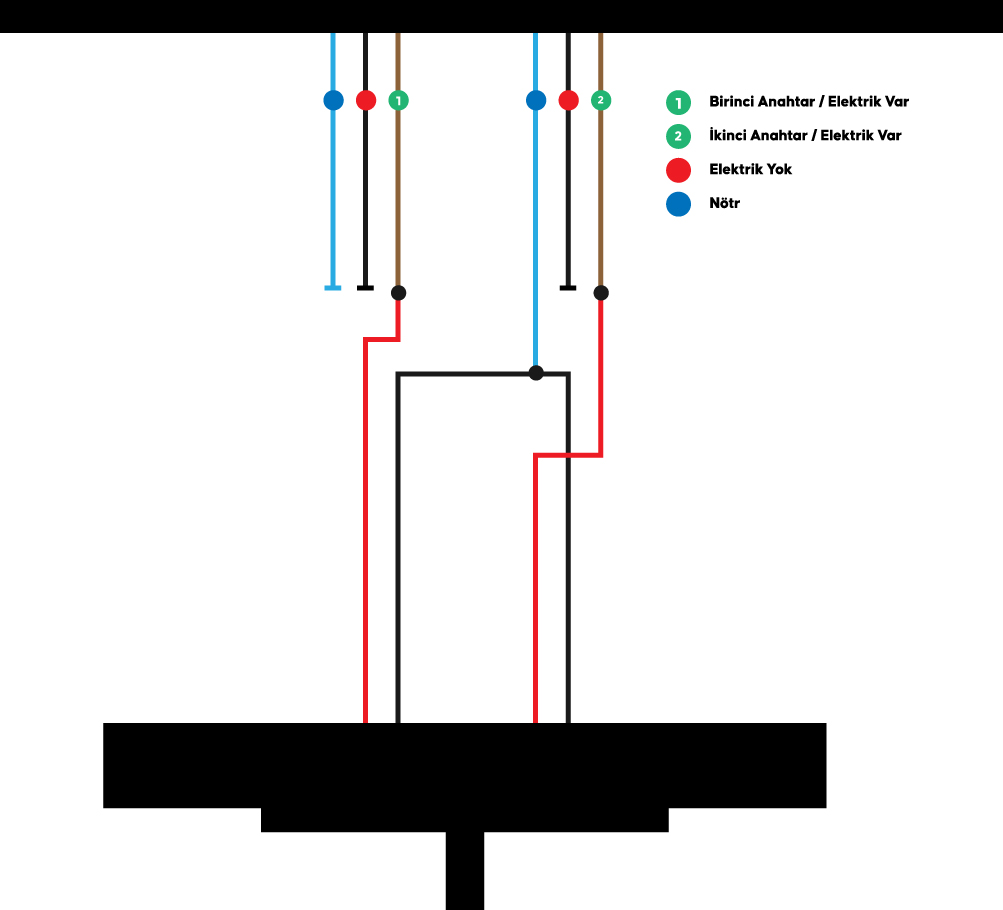

Bağlantıyı, ölçüm ve deneme yaparak çözdük. Konuya denk gelebilecek arkadaşlar için bir bağlantı şeması hazırladım.
