Teknik resim yardım

10-12-2020, 20:59:19

#1

Frknclk

Kimlik doğrulama veya yönetimden onay bekliyor.

10-12-2020, 21:01:06

#2

Misafir

nasıl bir yardım ?

10-12-2020, 21:02:03

#3

Frknclk

Çizimi yaptım, yüklemeye çalışıyorum. Doğru mu diye kontrol etmenizi rica edicektim.

10-12-2020, 21:03:04

#4

Frknclk

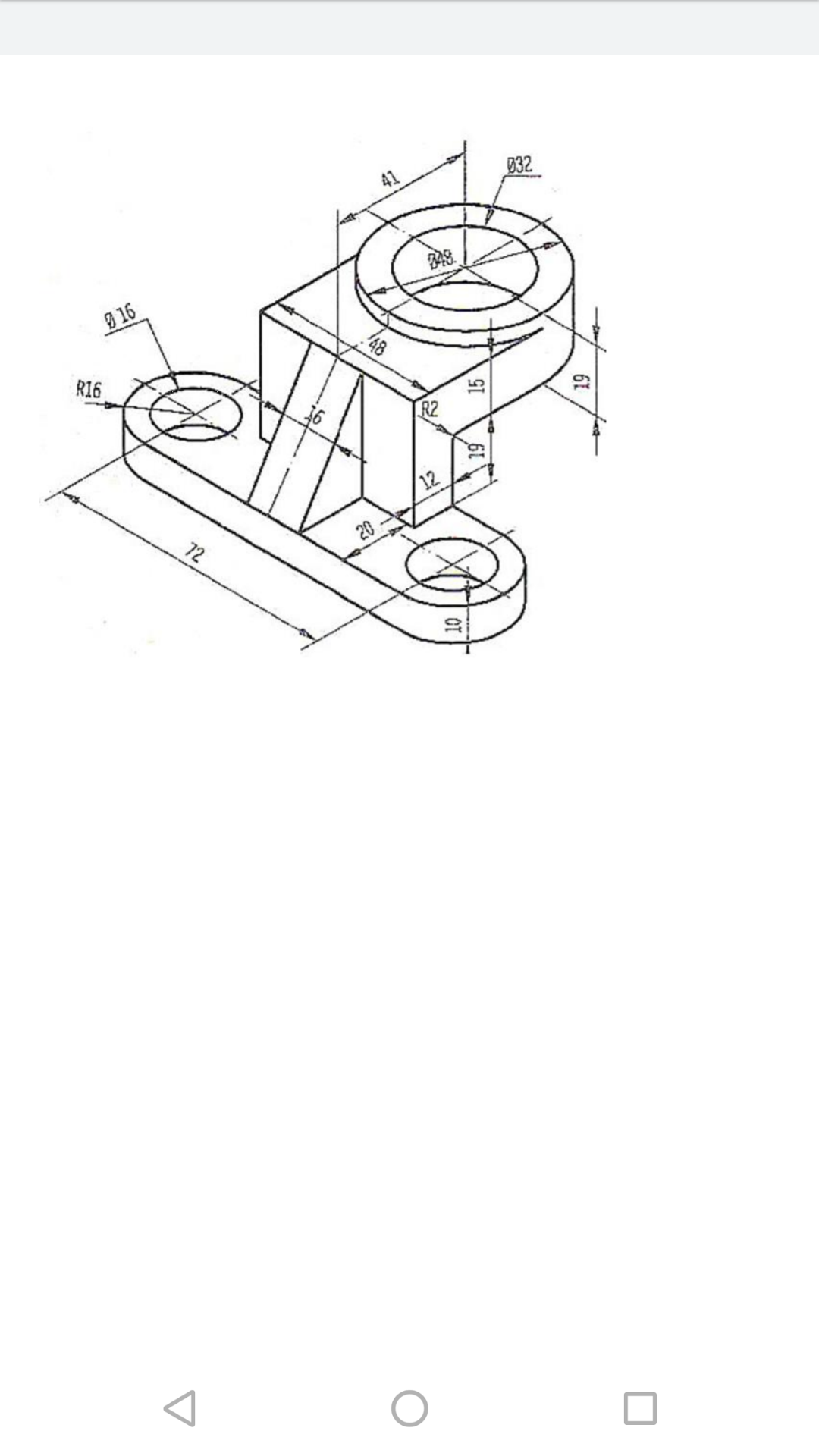

Üstte ki resimin 3 görünüşünü çizdim. Yanlışım var mi ?
Teşekkür ederim.
https://yadi.sk/d/Az-hCaJVHAO6Mw

10-12-2020, 21:03:37

#5

Anestezy

Frknclk adlı üyeden alıntı: mesajı görüntüle

Hiç eskimemiş

önceden bunları klasörlerde verirlerdi hadi bileğine kuvvet diye

10-12-2020, 21:06:28

#6

Frknclk

Anestezy adlı üyeden alıntı: mesajı görüntüle

Hiç eskimemiş

önceden bunları klasörlerde verirlerdi hadi bileğine kuvvet diye

Bu benim alttan dersim. Normalde hocamız kitap veriyordu dönem sonu kontrol ediyordu. Uzaktan olduğundan dolayı haftada bir çizim ödevi veriyor sadece.

10-12-2020, 21:16:10

#7

yemretuncel

Hocam çok fazla inceleyemedim ama gördüğüm kadarıyla bariz yanlışlar var. Size tavsiyem 3b bir programla şekli çizip onun içerisinden teknik resimini almak olur. Bu sayede hata yapma ihtimaliniz olmaz. Bunun yanında eksen çizgileri 2 uzun arasına bir kısa çizgi olarak çizilir. Ve görünüşlerde farklı yükseltiye sahip her parçanin sınırları kalın çizgiyle çizilir. Mesela üstten görünüşte aradaki feder yapısını cizmemissiniz

10-12-2020, 21:19:16

#8

Frknclk

yemretuncel adlı üyeden alıntı: mesajı görüntüle

Hocam çok fazla inceleyemedim ama gördüğüm kadarıyla bariz yanlışlar var. Size tavsiyem 3b bir programla şekli çizip onun içerisinden teknik resimini almak olur. Bu sayede hata yapma ihtimaliniz olmaz. Bunun yanında eksen çizgileri 2 uzun arasına bir kısa çizgi olarak çizilir. Ve görünüşlerde farklı yükseltiye sahip her parçanin sınırları kalın çizgiyle çizilir. Mesela üstten görünüşte aradaki feder yapısını cizmemissiniz

Teşekkür ederim. Önerinizi dikkate alacağım.
