  • 19-11-2020, 17:04:43
    #1
    Frknclk
    Frknclk
    Kimlik doğrulama veya yönetimden onay bekliyor.

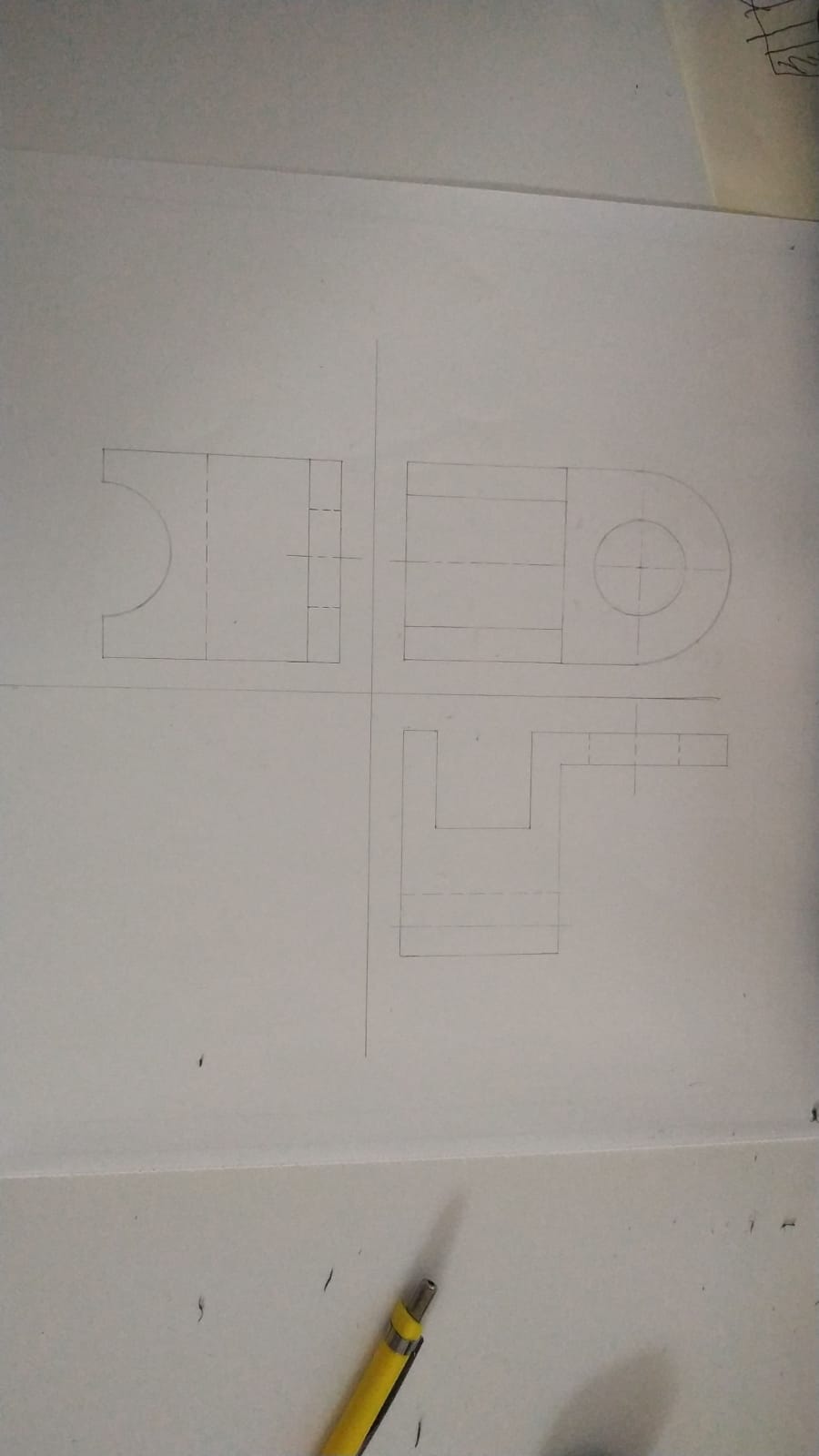

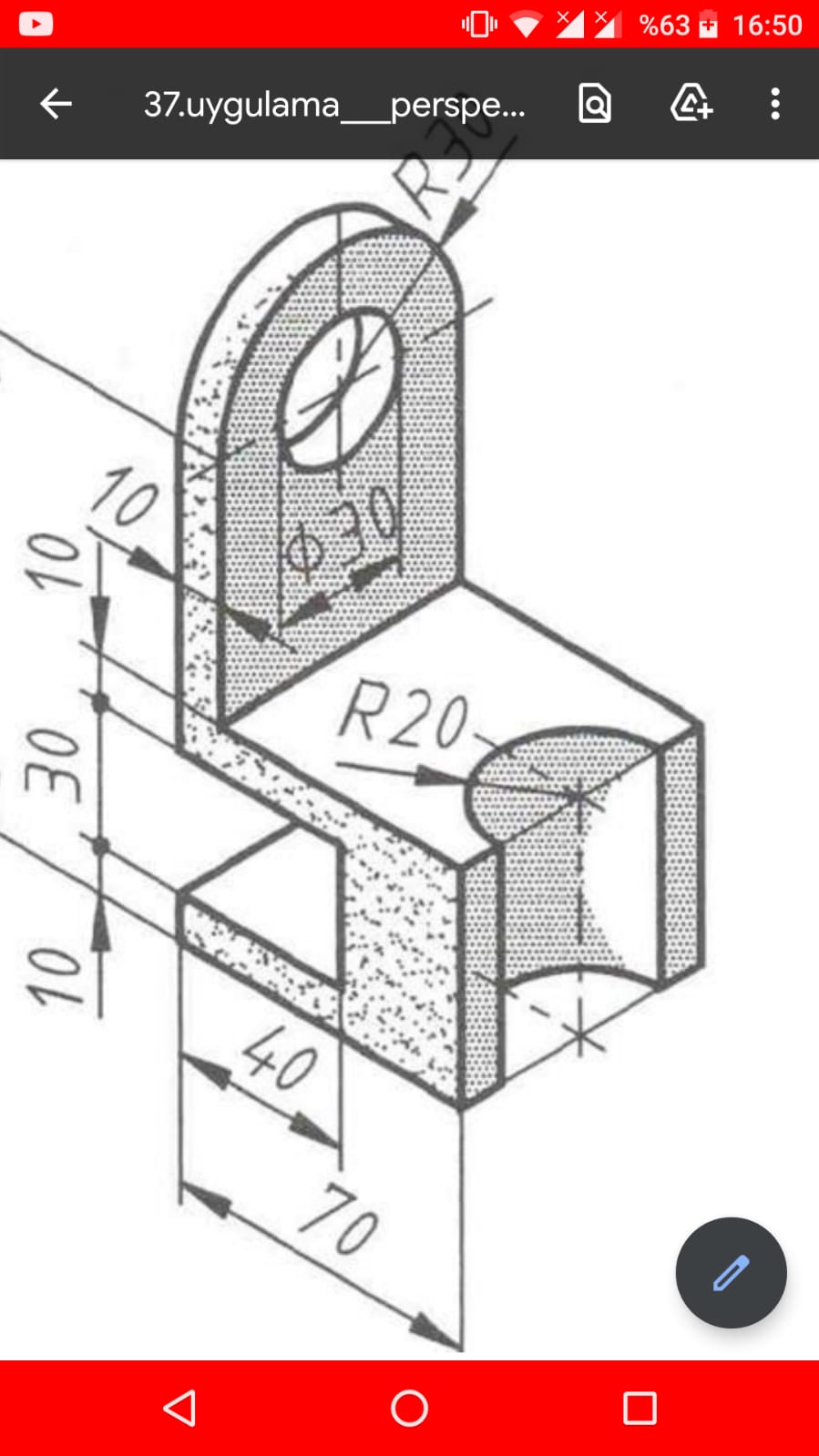

    Merhabalar, altta gözüken fotoğraf da ki cisimin 3 görünüşünü çıkarmam gerekiyor. Çizimi yaptım fakat sizce bir hata var mı ?
  • 19-11-2020, 17:12:37
    #2
    Palria
    Palria
    Doğru görünüyor. meslek lisesinde çizmişliğim var sen burada atmışsın ancak fotoğrafın dönmesi gerekiyor sanırım. bana doğru göründü kısaca
  • 19-11-2020, 17:13:35
    #3
    OrionDijital
    OrionDijital
    ben hata göremedim hocam
  • 19-11-2020, 17:14:14
    #4
    Frknclk
    Frknclk
    Teşekkür ederim.
    Bazı düzenlemeler yapıcam çizgileri koyulaştırma vs diye.
  • 19-11-2020, 17:14:40
    #5
    ustanerr
    ustanerr
    mobildeyim sadece ön görünüşe bakabildim, kesik çizgilerden birini atlamışsın. arkadaki 10 cm'lik kısım
  • 19-11-2020, 17:14:41
    #6
    Frknclk
    Frknclk
    @Muu; çok teşekkür ederim.
  • 19-11-2020, 17:16:49
    #7
    Frknclk
    Frknclk
    @ustanerr; Çok teşekkür ederim.
  • 19-11-2020, 17:17:19
    #8
    ustanerr
    ustanerr
    Frknclk adlı üyeden alıntı: mesajı görüntüle
    @ustanerr; Çok teşekkür ederim.
    rica ederim, eline sağlık.
