Merhaba r10 arkadaşlarım.
Genelde küçük boyutta plastik otomobil parçaları üretirim ancak 3 haftadır 1 oyuncağa taktım kafayı (:
Sizlere 3 haftadır çalıştığım sonunda ürettiğim oyuncak aşamaları ile ilgili güzel bir konu sunmak isterim.
Bu projeyi r10 mu hatırlamıyorum r10 dışında bir arkadaş sunmuştu.
Tabi onun istediği şekilde olmuyordu, denedik daha sonra ücret talep ettik proje için arkadaş piyasada yok (:
Bende bu projeyi kafama çok taktım ve çalışmaya başladım.
https://www.youtube.com/shorts/erl70OcLXHs
Proje yukarıdaki gibi. Minecraft manyetik küpler.
Yurtdışında var ancak Türkiye de pek satan yok. Birkaç firma var sadece onlarda bekletiyor.

Projenin Zararı çok oldu bize ancak sonuçta oldu.

İlk plastik enjeksiyon kalıbına başlıyoruz:

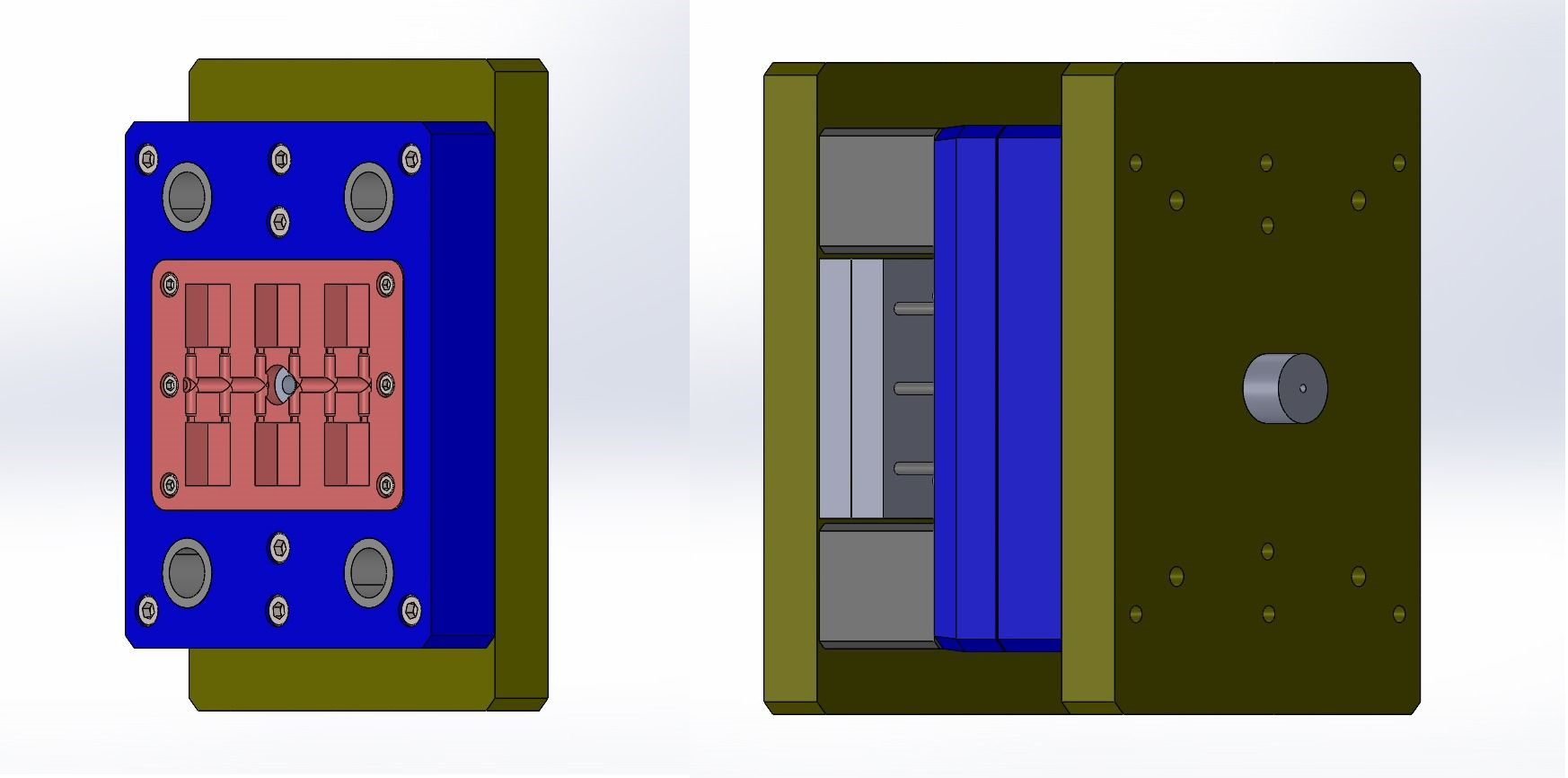

Kalıbımızı tasarladık ve sonunda imalata geçtik. Kalıptan 4 yarım olmak üzere toplam 2 küp çıkacaktı 1 baskıda.
Makinemiz eski 50 tonluk plastik enjeksiyon makinesi ancak işimizi görüyordu.
Proje özel bir proje olduğu için itici gruplarını her zaman gizleyeceğim kısacası erkek kalıp.

Tasarım çok güzel 1 hafta gece gündüz çalıştım ve sonunda kalıbı çıkarttım.
Bu kalıpta yaptığım en büyük hata çekirdek sistemini kullanmam oldu. İlk defa çekirdekli kalıp yapıyordum ama olmadı.
Kalıp yamuktu ve her zaman kaçırıyordu çünkü toleransları elimizdeki imkanlara göre tutturmak çok zordu.
Sonuç para ve 7 hafta zaman kaybı (:


Çekirdekli sisteminden vazgeçtim düz itici gurubu olmayan bir alüminyum kalıp yapmaya karar verdim.
Diğer kalıba göre daha uygun maliyete geldi.

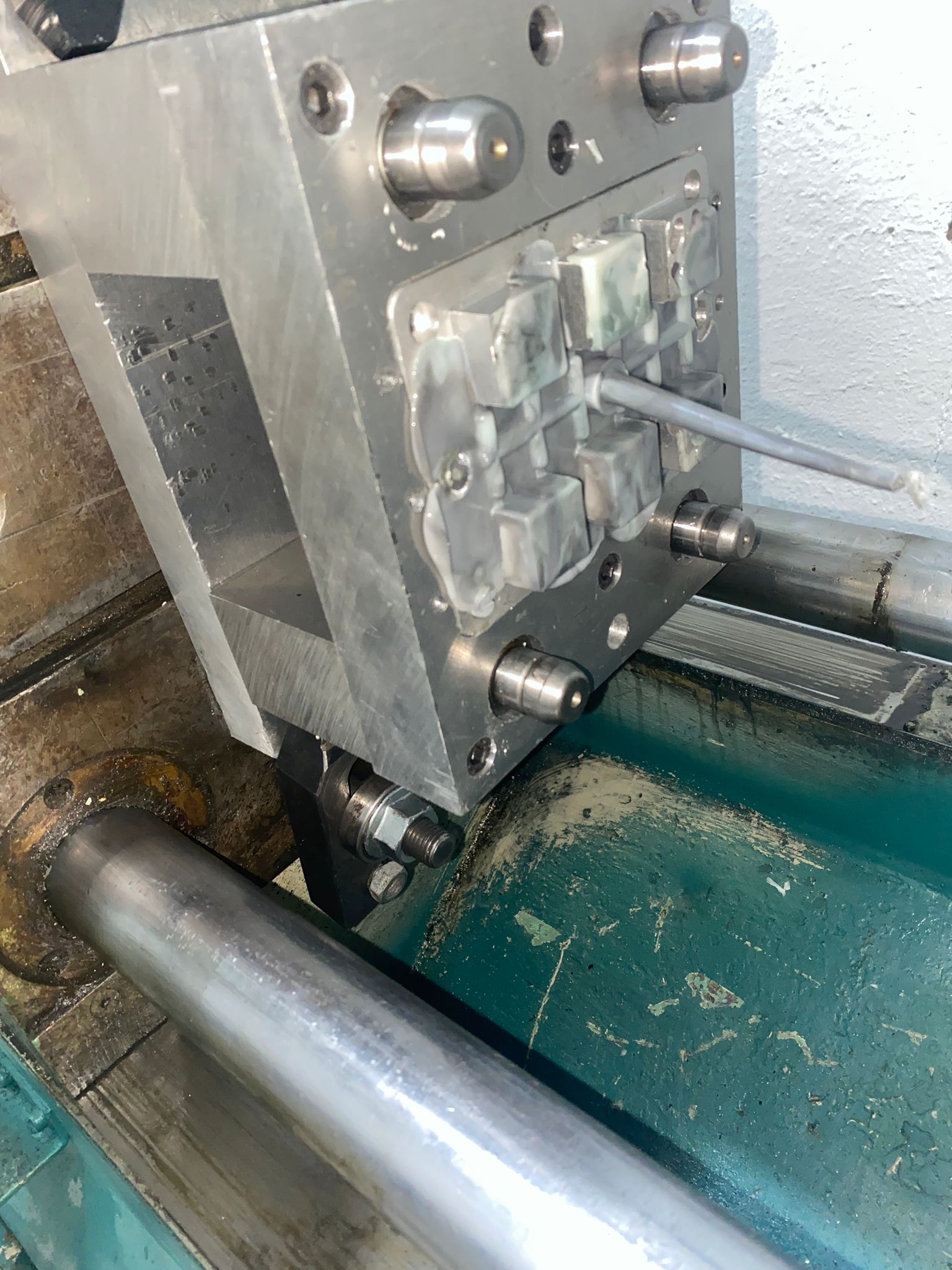

Erkek ve dişi kalıbımızı tekrar işledik ve makinemize taktık.

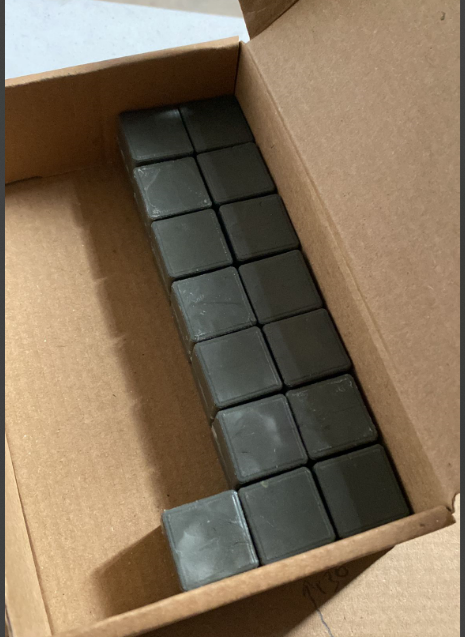

İlk başarılı baskılarımızı aldık.
İlk baskımızda Polipropilen halk diliyle moblen kullandık. İlk defa abs harici bir granül ile çalışıyordum daha önce 3d yazıcılarda pla tpu gibi hammaddeler kullandım ama enjeksiyonda farklıymış durumlar.

Küplerimizin içine mıknatısları koyup sıralamaya başladık tabi

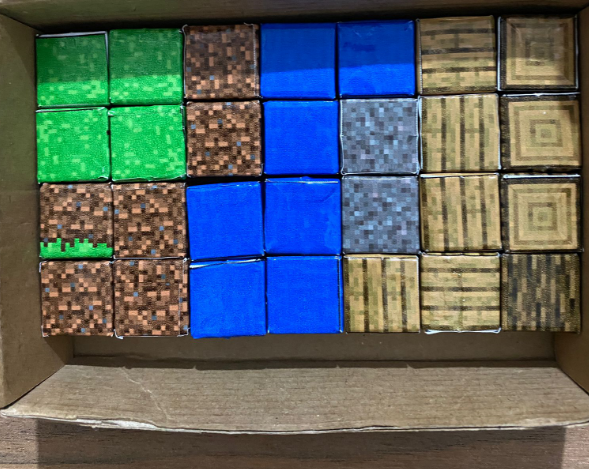

Küpleri minecraft oyunundaki gibi boyamak çok zor ve maliyetliydi. Bizde kaplama yaptırdık.
Kaplamalarda hata var evet bundan sonraki kaplamalarda hatalar giderilecek. İlk olan her şey hatalıdır.

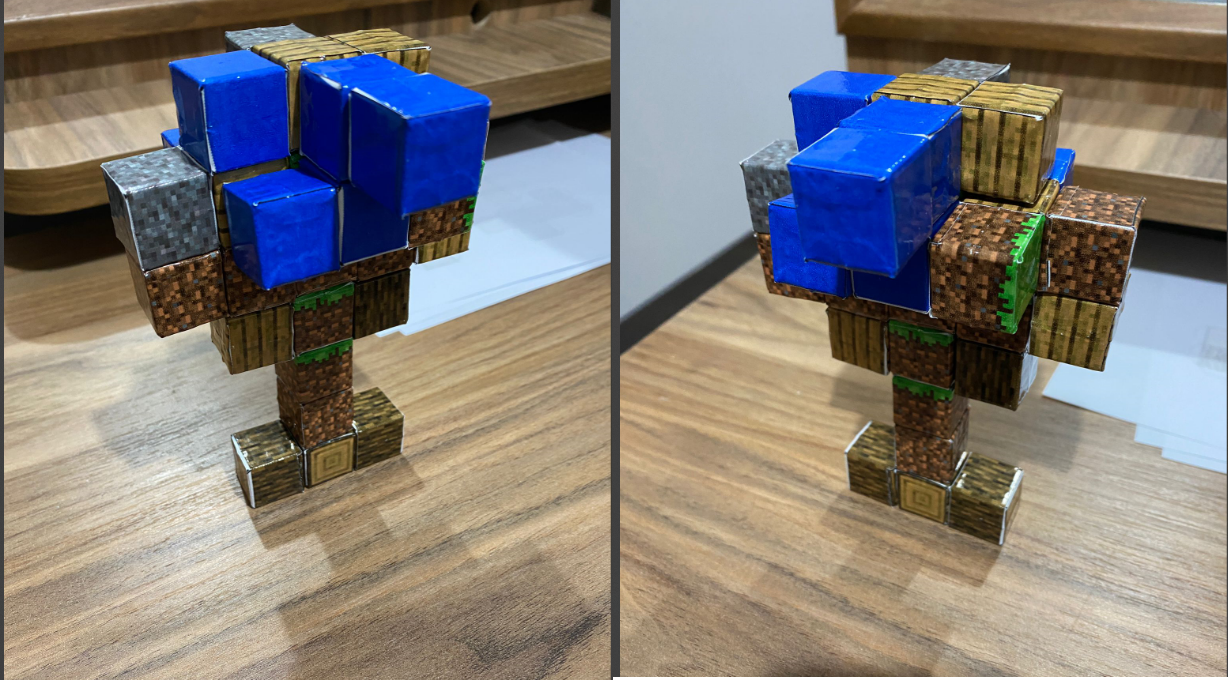

Tabi işi gücü bıraktık oyuna başladık (:

1. Manyetik küpler 3 sıra güçlü bir şekilde tutuyor.
2. Daha çok birleştiğinde daha çok güçleniyor.
3. Minecraft oyununu bildiğiniz gerçek hayata taşıyor.

Bu ilk sürümüm ancak plastik enjeksiyon kalıbımız çok sağlıklı oldu sağlam bir kaplama ile mükemmel seriler çıkartmayı düşünüyorum.
Öneri eleştirilere açığım. Görsel eleştiri yapmayın o kenar boşluklarını bizde biliyoruz (:

30 kasım 2024 ürünümüzün ilk tanıtım videosu

https://vt.tiktok.com/ZSjgCK41Q/

ahahha bunu bende düşünmüştüm . tahta küpler ile içine mıknatıslar koyarak böyle bir proje yapmayı fakat çok fazla uğraştırıcı olduğu için vazgeçmiştim .
Umarım gerçekleştirirsin hocam güzel konsept ve tutar bu

kalıba ne kadar bütçe gitti hocam bu hacimlerde bir ürün için aliminyum bir kalıpta ?

Emeğinize sağlık harika fikir!

26 kg ye yakın alüminyum gitti.
Buda 5.000 küsürlük bir masraf çıkarttı.
Bilgi seviyemiz az olduğu için 5.000 daha masraf yaptık. Daha önceden çekirdekli kalıp yapmıştım toleransları tutmadı 26 kg alüminyum çöp oldu sadece plakaları geri kullanabildik.
Çok ince detaylı ve hatayı kabul etmeyen iş.
Diğer malzemeleri 3.000 küsür tuttu. İticiler, kolonlar, yaylar, klavuzlar vidalar ….

alüminyum kalıplar zamanla eğrilme ve bozulma yaptığını duymuştum neden çelik kalıp değil ? tabi uzun vadeli ise soruyorum

Belki, küpler düz renklere boyanıp yanına çok sayıda çıkartma konulabilir, isteyen istediğini kendi kaplar/yapıştırır.

Projelerimiz kısa vadeli olduğu için.
Çelik alüminyumdan daha uyguna geliyor ancak işlemesi çok zor ve zaman alıcı.

Evet aslında bir sonraki aşama bu olabilir
